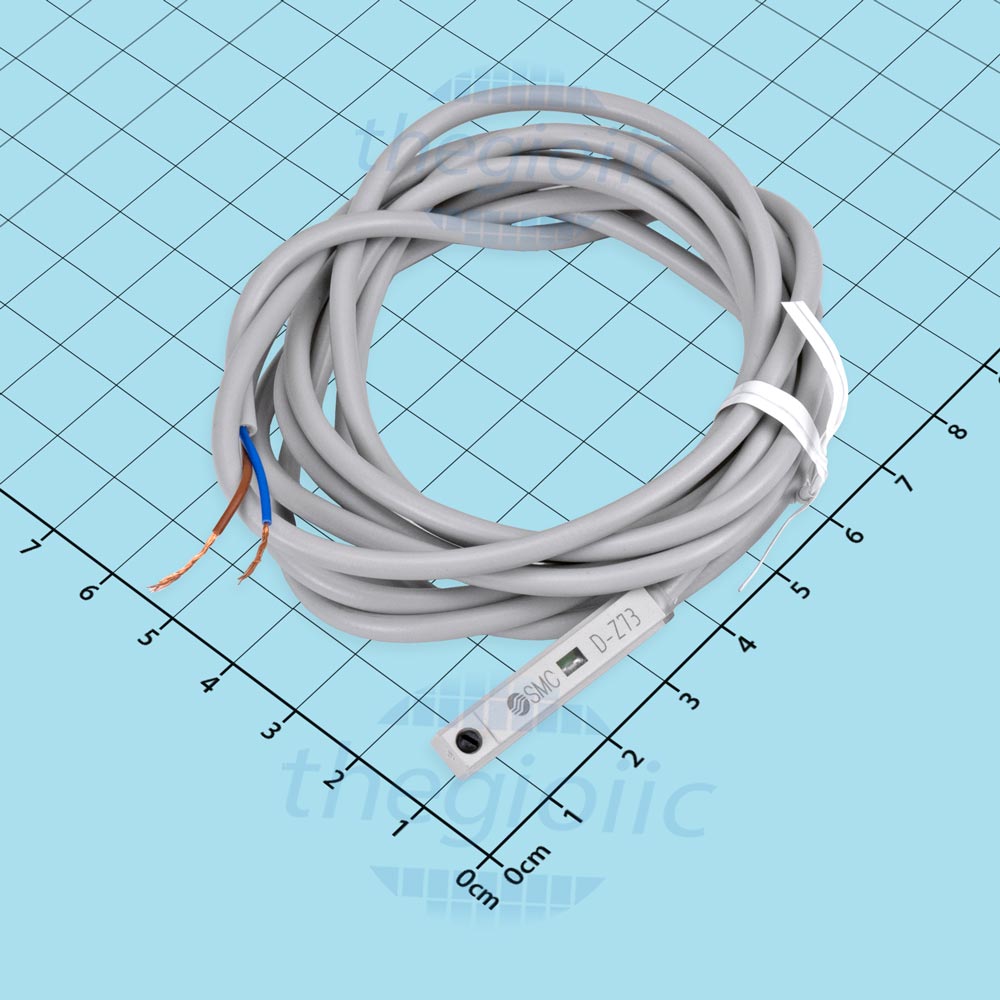

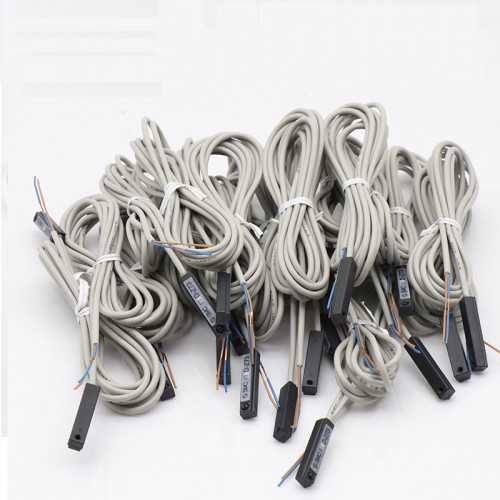

Cảm Biến D-Z73(L)

Xuất xứ: SMC

Cảm biến D-Z73(L) là loại công tắc từ hành trình xi lanh (Reed Auto Switch) cao cấp của hãng SMC Nhật Bản. Thiết bị này chuyên dùng để phát hiện vị trí của vòng từ (piston nam châm) trong các loại xi lanh khí nén để gửi tín hiệu điều khiển về bộ lập trình PLC hoặc Relay. thiết bị sở hữu dây cáp tín hiệu dài 3 mét (trong khi phiên bản D-Z73 tiêu chuẩn chỉ dài 0.5 mét). Thông số kỹ thuật chi tiết. Cảm biến sở hữu các thông số kỹ thuật vận hành tiêu chuẩn công nghiệp: Loại cảm biến: Công tắc lưỡi gà (Reed Switch). Phương thức đấu nối: Loại 2 dây, kết nối nối tiếp với tải. Điện áp...

Thông tin chi tiết
Thông tin khác

Cảm biến D-Z73(L) là loại công tắc từ hành trình xi lanh (Reed Auto Switch) cao cấp của hãng SMC Nhật Bản. Thiết bị này chuyên dùng để phát hiện vị trí của vòng từ (piston nam châm) trong các loại xi lanh khí nén để gửi tín hiệu điều khiển về bộ lập trình PLC hoặc Relay. thiết bị sở hữu dây cáp tín hiệu dài 3 mét (trong khi phiên bản D-Z73 tiêu chuẩn chỉ dài 0.5 mét).

Thông số kỹ thuật chi tiết.

Cảm biến sở hữu các thông số kỹ thuật vận hành tiêu chuẩn công nghiệp:

Loại cảm biến: Công tắc lưỡi gà (Reed Switch).
Phương thức đấu nối: Loại 2 dây, kết nối nối tiếp với tải.
Điện áp và dòng tải đáp ứng:
- Nguồn một chiều: 24 VDC (Dòng tải từ 5 đến 40 mA).
- Nguồn xoay chiều: 100 VAC (Dòng tải từ 5 đến 20 mA).
Đèn chỉ thị: Đèn LED màu đỏ tích hợp, tự động sáng khi cảm biến kích hoạt thành công.
Độ sụt áp nội bộ: ≤ 2.4V (khi dòng ≤ 20mA) hoặc ≤ 3V (khi dòng ≤ 30mA).
Kiểu lắp đặt: Gắn trực tiếp vào rãnh (slot) trên thân xi lanh khí nén.
Tiêu chuẩn bảo vệ: Đạt chuẩn kháng bụi, kháng nước IP67.
Nhiệt độ môi trường: Hoạt động ổn định từ -10°C đến 60°C.
Sơ đồ dây và nguyên lý hoạt động.
Cảm biến D-Z73L hoạt động như một công tắc thường mở (NO). Khi piston mang theo vòng nam châm di chuyển đến vị trí của cảm biến, lực từ trường sẽ làm đóng mạch lưỡi gà bên trong, cho phép dòng điện chạy qua để cấp nguồn cho tải (PLC/Relay) đồng thời thắp sáng đèn LED báo hiệu.
- Quy ước màu dây: Cảm biến sử dụng 2 dây gồm dây Nâu (+) và dây Xanh dương (-).
- Lưu ý đấu nối: Vì đây là công tắc lưỡi gà có tích hợp đèn LED, bạn cần đấu đúng cực tính để đèn LED có thể sáng. Nếu đấu ngược dây, cảm biến vẫn đóng ngắt được mạch nhưng đèn LED sẽ không sáng. Đặc biệt, không được đấu trực tiếp cảm biến vào nguồn điện mà không qua tải (Relay/PLC) vì sẽ gây ngắn mạch và làm cháy cảm biến ngay lập tức.
