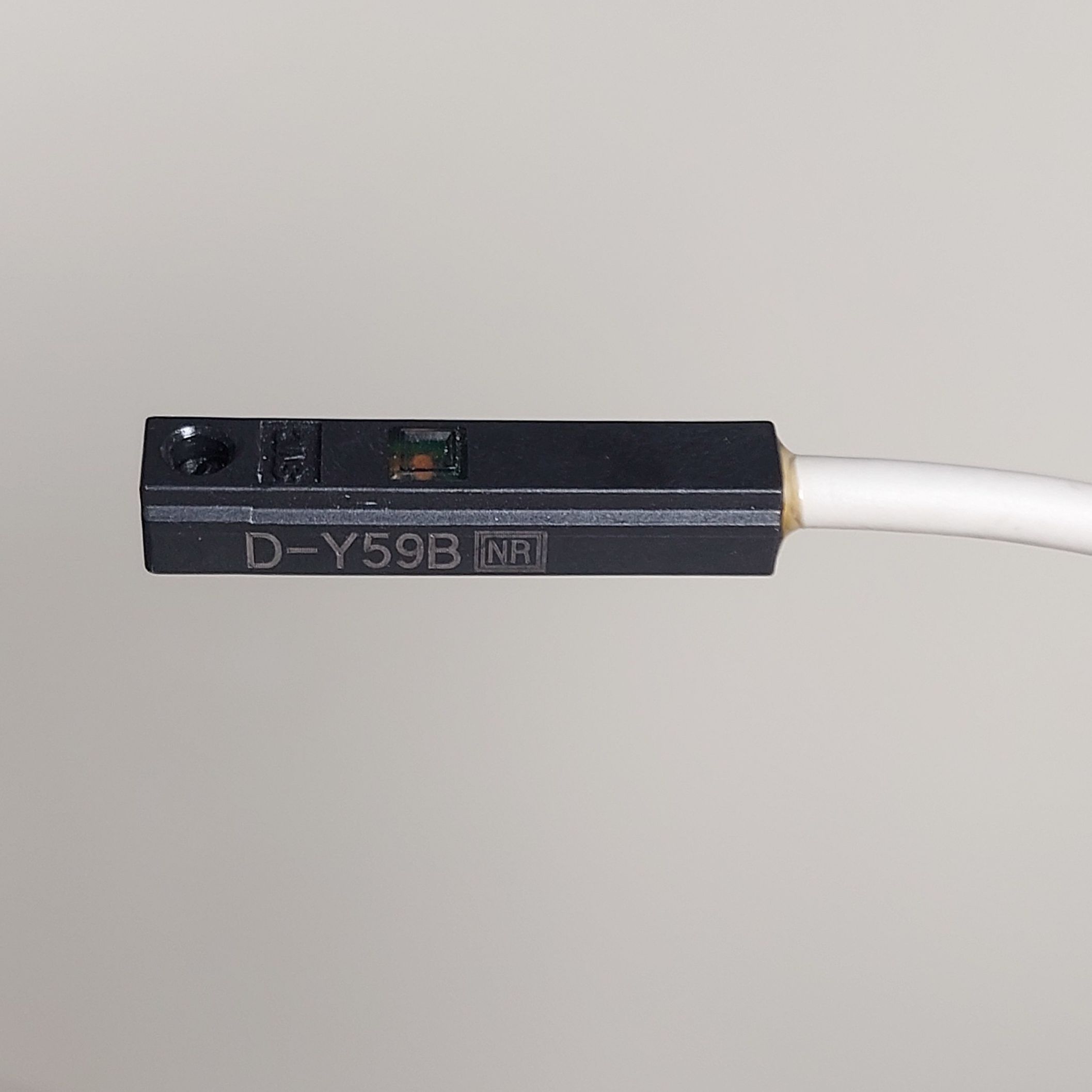

Cảm Biến D-Y59B

Xuất xứ: SMC

Cảm biến D-Y59B là dòng cảm biến hành trình bán dẫn (Solid State Auto Switch) cao cấp do hãng SMC (Nhật Bản) sản xuất, chuyên dùng để phát hiện vị trí pít-tông cho các loại xi lanh khí nén. Thông số kỹ thuật chi tiết. Dòng cảm biến này được đánh giá cao nhờ thiết kế không tiếp điểm giúp kéo dài tuổi thọ và độ phản hồi cực nhạy: Loại ngõ ra: DC 2 dây (2-wire), thường mở (Normally Open - NO). Điện áp nguồn cấp: 24 VDC (Dải hoạt động cho phép từ 10 đến 28 VDC). Dòng điện tải: Từ 5 đến 40 mA. Dòng rò (Leakage current): Nhỏ hơn 0.8 mA ở mức 24 VDC. Thời gian đáp ứng: Dưới 1 ms (Cực...

Thông tin chi tiết
Thông tin khác

Cảm biến D-Y59B là dòng cảm biến hành trình bán dẫn (Solid State Auto Switch) cao cấp do hãng SMC (Nhật Bản) sản xuất, chuyên dùng để phát hiện vị trí pít-tông cho các loại xi lanh khí nén.

Thông số kỹ thuật chi tiết.

Dòng cảm biến này được đánh giá cao nhờ thiết kế không tiếp điểm giúp kéo dài tuổi thọ và độ phản hồi cực nhạy:

Loại ngõ ra: DC 2 dây (2-wire), thường mở (Normally Open - NO).
Điện áp nguồn cấp: 24 VDC (Dải hoạt động cho phép từ 10 đến 28 VDC).
Dòng điện tải: Từ 5 đến 40 mA.
Dòng rò (Leakage current): Nhỏ hơn 0.8 mA ở mức 24 VDC.
Thời gian đáp ứng: Dưới 1 ms (Cực kỳ nhanh chóng).
Đèn chỉ thị: Đèn LED màu đỏ (Sáng lên khi cảm biến kích hoạt pít-tông thành công).
Kiểu kết nối: Dây thẳng xuất phát từ thân (In-line), sử dụng cáp dẻo kháng dầu tiêu chuẩn dài 0.5m (hoặc tùy chọn 3m, 5m).
Tiêu chuẩn bảo vệ: Đạt chuẩn IP67 kháng bụi và chống nước tốt.
Sơ đồ đấu nối (Mạch 2 dây).

Do là loại cảm biến 2 dây, thiết bị cần được đấu nối nối tiếp với tải (như cuộn hút rơ-le, đầu vào PLC) thay vì đấu trực tiếp vào nguồn điện.
- Dây màu Nâu (Brown): Đấu vào cực Dương (+) của nguồn điện.
- Dây màu Xanh dương (Blue): Đấu vào chân tín hiệu của thiết bị điều khiển (PLC / Rơ-le) rồi nối về cực Âm
- Các lưu ý quan trọng khi lắp đặt.
- Tránh quá tải: Không kết nối trực tiếp hai đầu dây vào nguồn nguồn 24V mà không qua tải (PLC/Rơ-le) vì sẽ gây chập mạch và cháy cảm biến ngay lập tức.
- Dòng rò: Do đặc thù mạch bán dẫn 2 dây, cảm biến luôn có một dòng rò nhỏ (<0.8mA) chạy qua ngay cả khi ở trạng thái OFF. Hãy đảm bảo dòng ngắt của bộ điều khiển hoặc PLC của bạn cao hơn mức dòng rò này để tránh hiện tượng thiết bị nhận diện sai tín hiệu (luôn báo ON).
- Môi trường hoạt động: Thiết bị hoạt động tối ưu trong nhiệt độ từ -10°C đến 60°C. Tránh đặt ở những nơi bị rung lắc quá mạnh hoặc tiếp xúc trực tiếp với hóa chất ăn mòn.
