Cảm Biến D-F8N(Z)

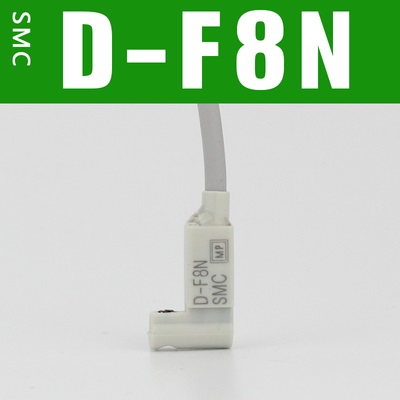

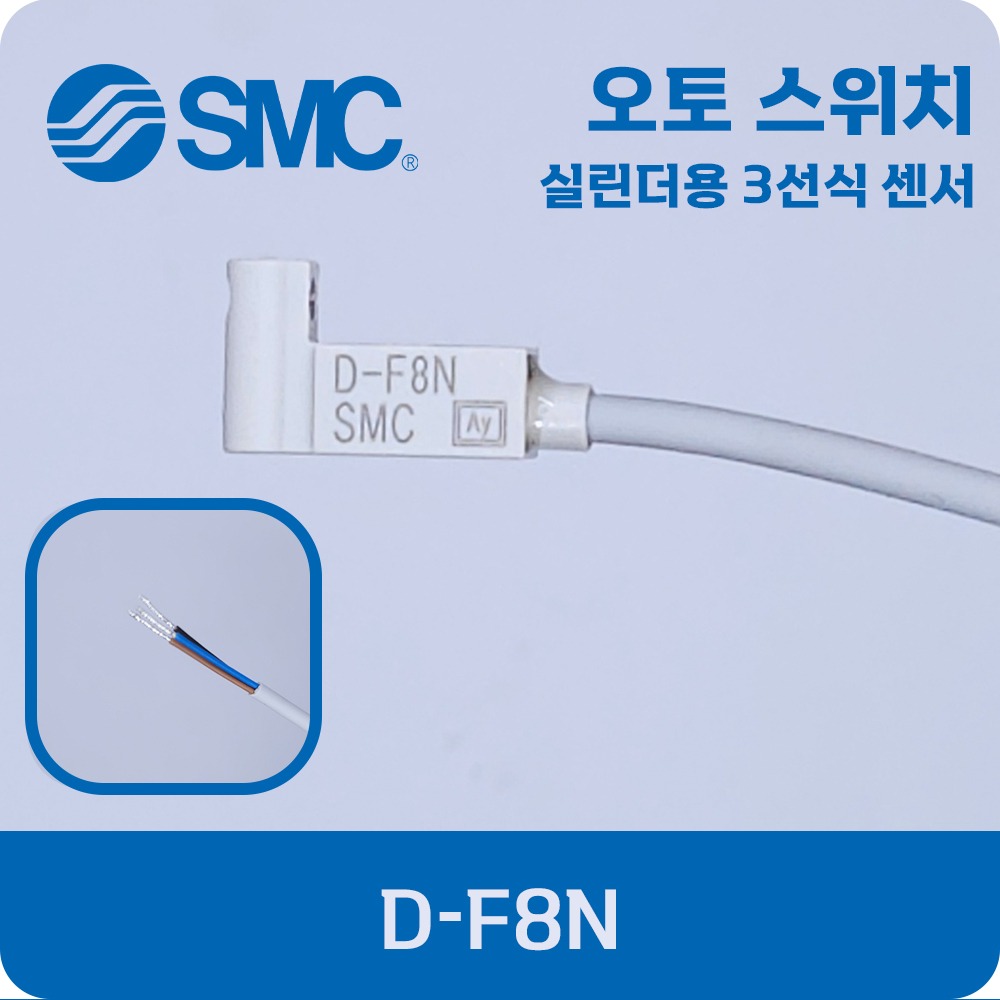

Cảm biến D-F8NZ là dòng công tắc hành trình bán dẫn (Solid State Auto Switch) cao cấp do hãng SMC (Nhật Bản) sản xuất, chuyên dùng để phát hiện vị trí piston cho các loại xi lanh khí nén hoặc kẹp gắp robot.

Thông số kỹ thuật chi tiết.

• Loại ngõ ra (Output): NPN (Cấu trúc 3 dây).
• Điện áp nguồn cấp: 4.5 đến 28 VDC.
• Điện áp tải: 28 VDC trở xuống.
• Dòng điện tải tối đa: 40 mA hoặc nhỏ hơn.
• Chiều dài dây cáp (Ký hiệu chữ Z): 5 mét (Dây tiêu chuẩn chống chịu dầu tốt trong môi trường công nghiệp).
• Kiểu gá đặt: Lắp đặt trực tiếp vào rãnh của thân xi lanh (Direct Mounting Style).
• Hướng đi dây: Vuông góc với thân cảm biến (Perpendicular).
• Đèn hiển thị: Tích hợp đèn LED đỏ (Sáng lên khi cảm biến phát hiện từ trường từ piston xi lanh).
• Tiêu chuẩn bảo vệ: IP67 (Chống bụi, chống nước xâm nhập tốt).
• Sơ đồ đấu nối dây (Ngõ ra NPN).
• Vì đây là cảm biến 3 dây ngõ ra NPN, cách đấu nối với bộ điều khiển (PLC) hoặc rơ-le phụ như sau:
  • Dây Nâu (Brown): Nối vào cực Dương của nguồn điện (+24VDC).
  • Dây Xanh dương (Blue): Nối vào cực Âm của nguồn điện (0V).
  • Dây Đen (Black): Dây tín hiệu ngõ ra. Nối vào chân Input của PLC (PLC cấu hình kiểu Sink) hoặc nối vào một đầu cuộn hút rơ-le (đầu còn lại của cuộn hút nối lên +24VDC).
